人人妻人人爽人人做夜欢视频九色,欧美人伦禁忌dvd放荡欲情,亚洲嫩模喷白浆在线观看,99蜜桃在线观看免费视频网站

金川集團合作伙伴服務熱線:15358618568
導航
產(chǎn)品中心
GH
GH536

一、概述

GH536是主要用鉻和鉬固溶強化的一種含鐵量較高的鎳基高溫合金,具有良好的抗養(yǎng)化和耐腐蝕性能,在900℃以下有中等的持久和蠕變強度,冷、熱加工成型性和焊接性能良好。使用于制造航空發(fā)動機的燃燒室部件和其他高溫部件,在900℃以下長期使用,短時工作溫度可達1080℃。供應的主要品種有板材、帶材、管材、棒材、鍛件、環(huán)形件和精密鑄件。



1.1 GH536 材料牌號  GH3536,GH22,GH334,GH739,SG-5

1.2 GH536 相近牌號  UNS NO6002,HastelloyX(美國),NC22FeD(法國),  NiCr22FeMo(德國),Nimonic PE13(英國)

1.3 GH536 材料的技術標準

GJB 1952-1994  《航空用高溫合金冷軋薄板規(guī)范》

GJB 2612-1996  《焊接用高溫合金冷拉絲材規(guī)范》

GJB 3020-1997  《航空用高溫合金環(huán)坯規(guī)范》

HB 5494-1992  《GH536合金冷(軋)拔無縫管》

HB 5495-1992  《GH536合金冷軋薄板》

HB 5496-1992  《GH536合金圓餅、環(huán)坯和環(huán)形件》

HB 5497-1992  《GH536合金熱軋和鍛制棒材》

HB 5498-1992  《HGH536合金冷拉焊絲》

Q/3B 4074-1994  《GH536合金冷軋帶材技術條件》

Q/5B 4018-1992  《K536合金熔模精密鑄件》

Q/CB 61-1996  《航空用GH536合金冷加工焊接鋼管》

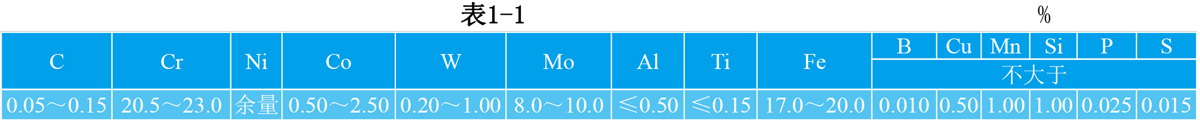

1.4 GH536 化學成分  見表1-1。


注:B按計算量加入、不分析。

1.5 GH536 熱處理制度 板材和管材:1130~1170℃,快速空冷或水冷;棒材和環(huán)形件檢驗試樣:1175℃±15℃,空冷或更快冷卻;帶材:1065~1105℃,快速冷卻。

1.6 GH536 品種規(guī)格與供應狀態(tài) 供應δ0.5~4.0mm的板材,δ0.05~0.8mm的帶材,外徑4~20mm、壁厚1.0~2.0mm的管材,直徑0.2~10.0mm的焊絲,直徑≤300mm的棒材和各種直徑及壁厚的環(huán)形件以及不同形狀和尺寸的精密鑄件。板材、帶材和管材經(jīng)固溶處理和酸洗后供應,帶材也可呈冷軋狀態(tài)供應;焊絲以硬態(tài)、半硬態(tài)、固熔加酸洗、光亮固溶處理狀態(tài)成盤交貨,也可以直條交貨;棒材和環(huán)形件不經(jīng)熱處理交貨。精密鑄件于鑄造狀態(tài)供應。

1.7 GH536 熔煉與鑄造工藝 采用電弧爐加電渣或非真空感應爐加電渣重熔工藝。生產(chǎn)鑄件則采用感應爐重熔母合金后澆注于加熱的模殼內,澆注速度以快些為好。

1.8 GH536 應用概況與特殊要求 該合金在國外航空發(fā)動機和民用工業(yè)中獲得了極為廣泛的應用,我國主要用于制造燃燒室部件和其他熱端部件以及蜂窩結構等。合金在高溫下長期使用后有一定的時效硬化現(xiàn)象。


二、GH536 物理及化學性能

2.1 GH536 熱性能

2.1.1 GH536(GH536)  熔化溫度范圍  1295~1381℃[1]。

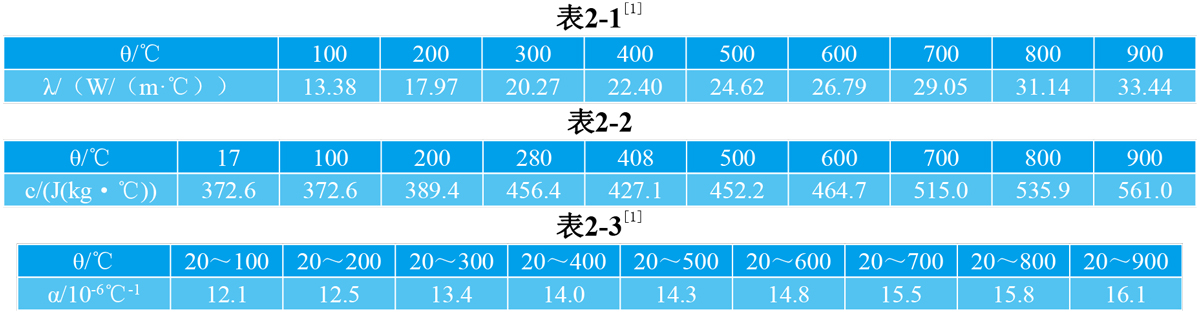

2.1.2 GH536(GH536)  熱導率  見表2-1。

2.1.3 GH536 比熱容 見表2-2。

2.1.4 GH536 線膨脹系數(shù) 見表2-3。

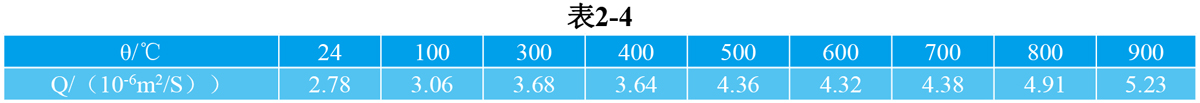

2.1.5 GH536 合金鑄件的熱擴散率 見表2-4。


2.2 GH536密度  ρ=8.28g/cm3[1]。

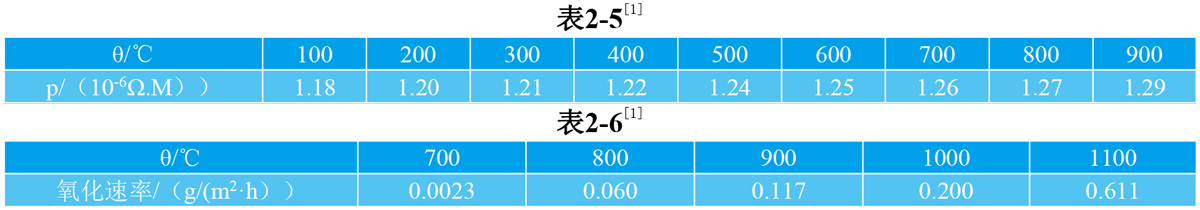

2.3 GH536電性能  電阻率見表2-5。


2.4 GH536磁性能  合金無磁性。

2.5 GH536化學性能

2.5.1 GH536抗氧化性能 合金在空氣介質中試驗100h后的氧化速率見表2-6。



三、GH536力學性能

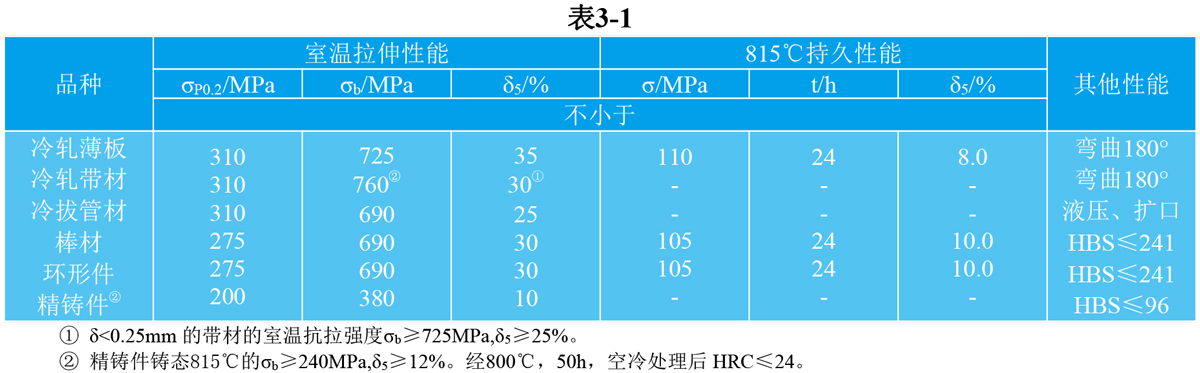

GH536技術標準規(guī)定的不同品種的力學性能見表3-1。



四、GH536(GH536) 組織結構

4.1 GH536相變溫度

4.2 GH536時間-溫度-組織轉變曲線

4.3 GH536合金組織結構

4.3.1 該合金在固溶狀態(tài)的組織為奧氏體基體,還有少量的TiN和M6C型碳化物。經(jīng)700~900℃長期時效后主要析出相為M12C和M3B2,同時也伴有微量μ相和L相。經(jīng)700℃,200h時

效后出現(xiàn)少量σ相,但在800℃時效后σ相不存在,而析出微量M23C6,有時出現(xiàn)微量L相。因此合金在長期時效后呈現(xiàn)一定程度的時效硬化現(xiàn)象,使塑性下降,高溫強度也有所減低。

4.3.2 冷軋薄板技術標準規(guī)定,供應狀態(tài)冷軋薄板的晶粒度應在4~8級范圍內。


五、 GH536(GH536)工藝性能與要求

5.1 GH536成形性能 合金具有良好的冷、熱加工成形性能。鍛造加熱溫度1170℃±10℃,終鍛溫度不低于950℃;板坯熱軋加熱溫度1150℃±10℃,終軋溫度不低于850℃;環(huán)形件熱軋加熱溫度1170℃±10℃。

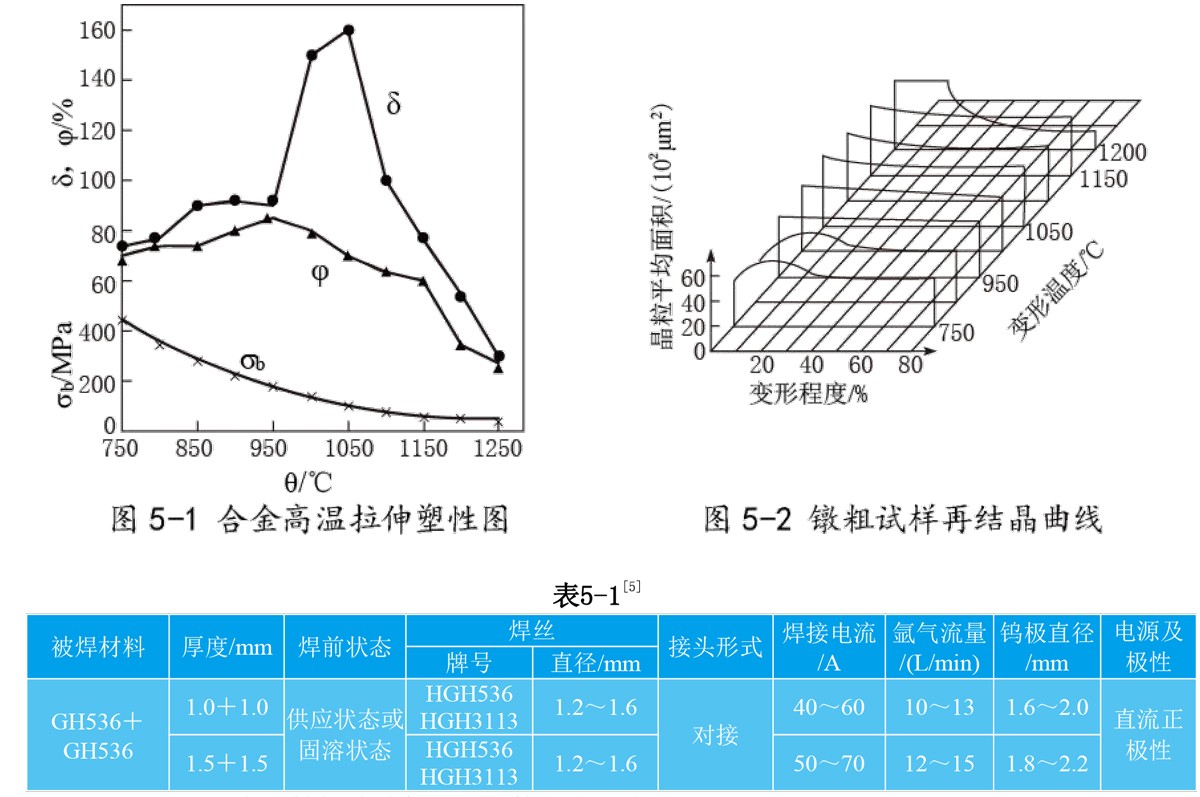

合金的高溫拉伸塑性圖見圖5-1。高溫鐓粗試樣經(jīng)1180℃,45min固溶處理后的再結晶曲線見圖5-2。

5.2 GH536焊接性能 該合金具有良好的焊接工藝性能,可采用氬弧焊、縫焊和點焊等方法進行焊接。氬弧焊時推薦采用HGH536或HGH3113焊絲。

5.2.1 GH536手工氬弧焊對接規(guī)范見表5-1。


5.2.2 GH536自動鎢極脈沖氬弧焊對接規(guī)范見表5-2。

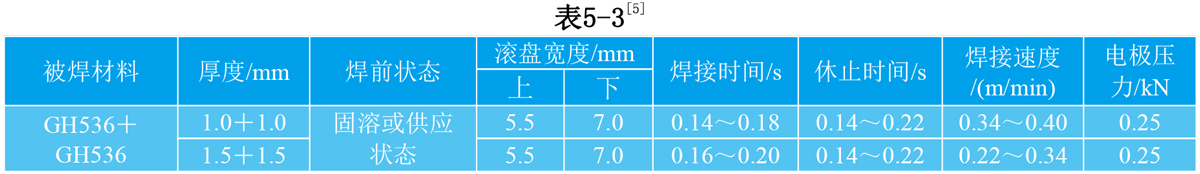

5.2.3 GH536縫焊規(guī)范見表5-3。

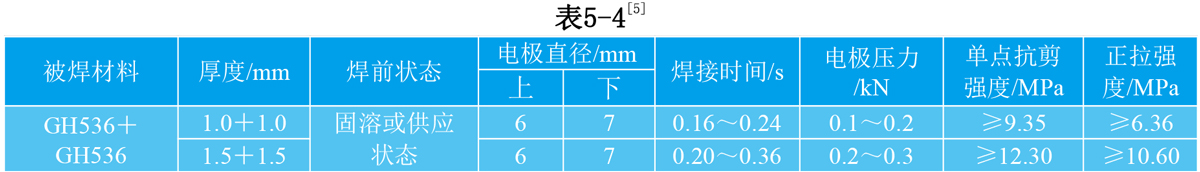

5.2.4 GH536點焊規(guī)范見表5-4。

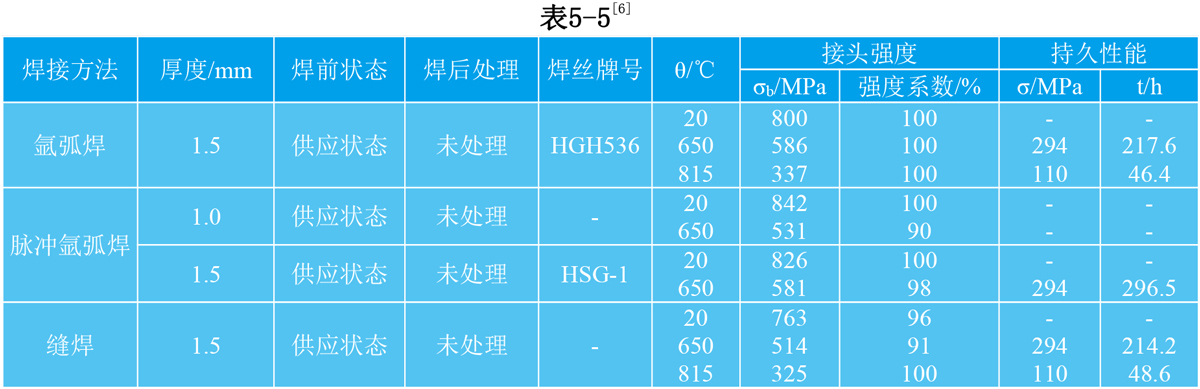

5.2.5 GH536焊接接頭的力學性能見表5-5。


5.3 GH536零件熱處理工藝 板材制件固溶處理:1150℃±10℃,2~15min,快速空冷。焊接件或火焰筒處理:980℃±10℃,60min,空冷。機加工后除應力處理:870℃±10℃,30~60min,空冷。零件穩(wěn)定尺寸處理:760℃±10℃,2h,空冷。

上一條:GH188
下一條:GH3128
全國服務熱線15358618568
在線客服
一對一專業(yè)服務
岛国AV无码免费无禁网站| 337P亚洲日本中国大胆69| 亚洲欧洲日产国产AV无码| 免费夜色污私人网站在线观看| 两个硕大的乳球溢出奶水| 天天爽亚洲中文字幕| 激情综合五月| 人人人妻人人人妻人人人| 亚洲色成人中文字幕网站| 精品国产午夜肉伦伦影院| 小草社区视频在线观看| 日韩精品一区二区三区影院| 国产婷婷色一区二区三区| 成人午夜看黄在线尤物成人| 精产一二三产区区别在哪| 色偷偷一区二区无码视频| 久久精品人人做人人爽电影蜜月| 99久久国产精品一区二区三区| 痉挛高潮喷水av无码免费| 人妻丰满熟妇岳AV无码区HD| 暖暖 中文 免费 日本社区| 亚洲AV无码成人精品区一区| 国产又爽又黄又无遮挡的激情视频| 女人扒开腿让男人桶到爽| 亚洲精品伊人久久久大香| 视频一区视频二区制服丝袜| 国产SUV精品一区二区88L| 日本19禁啪啪吃奶大尺度| 国产乱子夫妻XX黑人XYX真爽| 成全影视免费观看大全二| 年轻内射无码视频| 国产精品视频一区二区三区不卡| 日日天日日夜日日摸| 日日橹狠狠爱欧美视频| 国产放荡对白视频在线观看| 欧美A级V片在线观看| 久久99久国产麻精品66| 国产乱子轮XXX农村| 久久天天躁狠狠躁夜夜不卡| 麻花豆传媒剧国产MV| 亚洲高清乱码午夜电影网制服|
