人人妻人人爽人人做夜欢视频九色,欧美人伦禁忌dvd放荡欲情,亚洲嫩模喷白浆在线观看,99蜜桃在线观看免费视频网站

金川集團合作伙伴服務(wù)熱線:15358618568
導(dǎo)航
產(chǎn)品中心
鈷基高溫合金
MP159

目 錄

概述--------------------------------------------------------------- 3
----------1.1、材料牌號
----------1.2、相近牌號
----------1.3、材料的技術(shù)標(biāo)準(zhǔn)
----------1.4、化學(xué)成分
----------1.5、熱處理制度
----------1.6、品種規(guī)格與供應(yīng)狀態(tài)
----------1.7、熔煉與鑄造工藝
----------1.8、應(yīng)用概況與特殊要求
特理及化學(xué)性能------------------------------------------------3
----------2.1、熱性能
----------2.2、密度
----------2.3、電性能
----------2.4、磁性能
----------2.5、化學(xué)性能
力學(xué)性能---------------------------------------------------------4
----------3.1、技術(shù)標(biāo)準(zhǔn)規(guī)定的性能
----------3.2、室溫下及各種溫度下的力學(xué)性能
----------3.3、持久和蠕變性能
----------3.4、疲勞性能
----------3.5、彈性性能
組織機構(gòu)---------------------------------------------------------5
----------4.1、相應(yīng)溫度
----------4.2、合金組織機構(gòu)
----------4.3、時間-溫度-組織轉(zhuǎn)變曲線
工藝性能與要求------------------------------------------------6
----------5.1、成形性能
----------5.2、焊接性能
----------5.3、零件熱處理工藝
----------5.4、表面處理工藝
----------5.5、切削加工與磨削性能

GH159概述
GH159合金是在國外多相鈷基高溫合金(MP合金)的基礎(chǔ)上發(fā)展起來的一種新型高強度多相鈷基高溫合金。它的主要特點是:利用冷變形首先在面心立方基體中誘發(fā)產(chǎn)生交叉網(wǎng)狀分布的片狀ε相來阻止位錯的長程運動而產(chǎn)生強化,再經(jīng)過時效處理析出彌散的Ni3X相補充強化。該合多金具有超高強度、良好的塑韌性和高的應(yīng)力腐蝕抗力等綜合性能,并且在650℃的高溫下仍能保持其高強度的特性。該合金不僅可廣泛用于航空發(fā)動機的高溫緊固螺栓等零件,也可用于應(yīng)力腐蝕環(huán)境下(如海洋大氣環(huán)境)服役的飛機用超高強度緊固件。供應(yīng)的主要品種是冷拉棒材。
1.1GH159材料牌號GH159。
1.2 GH159相近牌號 MP159(美國)。
1.3 GH159材料的技術(shù)標(biāo)準(zhǔn)
Q/6S 992-1992《高溫緊固件用GH159合金冷拉棒材》(北京航空材料研究所)
C3S 284-1993《高溫緊固件GH159合金冷拉棒材》
協(xié)上五高28-1993《高溫緊固件GH159合金冷拉棒材》
1.4 GH159化學(xué)成分 見表1-1。       表1-1 %

CCrNiCoMoFeTi
≤0.0418~2034~386~88~102.5~3.25
AlNbBMnSiPS
不大于





0.1~0.30.25~0.750.030.200.200.020.01

1.5 GH159熱處理制度固溶處理1040~1055℃,4~8h,水冷+在室溫進行48%±1%的冷拔變形+時效處理650~675℃,4~4.5h,空冷。
1.6 GH159品種規(guī)格與供應(yīng)狀態(tài)可以供應(yīng)d5~25mm的冷拉棒材,供應(yīng)狀態(tài)為冷拔態(tài)。
1.7GH159熔煉與鑄造工藝采用真空感應(yīng)加真空電弧重熔的雙聯(lián)生產(chǎn)工藝。
1.8GH159應(yīng)用概況與特殊要求該合金主要用于航空發(fā)動機的緊固件,在600 ℃下性能穩(wěn)定,可長期使用。是目前綜合性能最好的航空發(fā)動機緊固件材料。
合金主要是經(jīng)過冷變形誘發(fā)產(chǎn)生大量網(wǎng)狀分布的 ε相進行強化。因此,對冷拔變形的工藝參數(shù)要嚴(yán)格控制。變形量過小,強度不足;變形量太大,強度升高,但塑性降低。實踐證明,當(dāng)冷變形量控制在下限時合金具有較好的綜合性能。
二、GH159物理及化學(xué)性能
2.1 GH159熱性能
2.1.1 GH159熔化溫度范圍 熔點1318 ℃[1]。
2.1.2 GH159熱導(dǎo)率 見表2-1。
表2-1[1]

θ/℃100200300400500600700800
λ/(W/m·℃)冷拔狀態(tài)11.314.115.617.419.121.023.024.6
冷拔+時效狀態(tài)11.013.815.317.118.620.521.0-

2.1.3GH159線膨脹系數(shù) 見表2-2(冷拔+時效狀態(tài))。
表2-2[3]

θ/℃25~10025~20025~30025~40025~50025~60025~70025~800
α/10-6℃-114.314.214.214.614.915.116.018.2

2.2 GH159密度ρ=8.33g/cm3[2]。
2.3 GH159電性能合金的電阻率見表2-3。

表2-3[1]

θ/℃25100200300400500600
ρ/(10-6Ω·m)冷拔狀態(tài)1.0331.0591.0861.1181.1511.2011.236
冷拔+時效狀態(tài)1.0961.1021.1351.1621.1811.2101.231

2.4 GH159磁性能合金在25℃時的磁導(dǎo)率為1.00265[2]。
2.5 GH159化學(xué)性能
2.5.1 GH159耐腐蝕性能 該合金具有極好的抗縫隙腐蝕和應(yīng)力腐蝕開裂的能力。在典型的氯化鐵實驗中未發(fā)現(xiàn)縫隙腐蝕和點蝕。在擦鹽試驗中未發(fā)生損壞。交替浸漬證明該合金具有良好的抗氫脆和應(yīng)力腐蝕開裂的能力。
GH159力學(xué)性能
3.1 GH159技術(shù)標(biāo)準(zhǔn)規(guī)定的性能 見表3-1。

表3-1

品種狀態(tài)取樣方向拉伸性能HRC持久性能






θ/℃σb/MPaσP0.2/MPaδ5/%φ/%θ/℃σ/MPat/hδ5/%



不小于











冷拉棒材冷拔+時效縱向室溫1795172562244650965≥23≥5
59514151310515-







5 (1).png
注:1 供應(yīng)狀態(tài)的棒材硬度要求HRC≥23。
2 供應(yīng)狀態(tài)的棒材經(jīng)時效處理后,其拉伸、持久性能和硬度應(yīng)符合表中規(guī)定的要求。當(dāng)棒材的拉伸性能符合要求時,硬度實
驗結(jié)果不作為判廢依據(jù)。
3 持久性能可在光滑-缺口組合試驗上測定。試樣不應(yīng)在23h內(nèi)斷裂。試樣光滑部分拉斷后,其伸長率應(yīng)符合表中規(guī)定的要求。
4 可在棒材相鄰部位取樣并分別加工的光滑和缺口持久試樣上進行實驗。試樣不應(yīng)在23h內(nèi)斷裂;光滑試樣斷裂后,應(yīng)測定
伸長率;缺口試樣可不拉斷。
5 持久實驗可在高于965MPa的應(yīng)力下進行,但實驗過程中不能改變應(yīng)力。實驗結(jié)果應(yīng)符合表中規(guī)定的要求。
6 經(jīng)需方同意,在965MPa的應(yīng)力下進行持久實驗至23h后,可每隔8~10h遞增應(yīng)力35MPa,直至試樣拉斷。
實驗結(jié)果應(yīng)符合表中規(guī)定的要求。
3.2 GH159室溫及各種溫度下的力學(xué)性能
3.2.1 GH159硬度 固溶狀態(tài)室溫硬度HRC≤20[3];冷拔狀態(tài)室溫硬度HRC≥38[3];冷拔+時效狀態(tài)室溫硬度HRC≥44。
3.2.1.1 GH159時效前后冷拔棒材硬度隨溫度的變化見表3-2。
3.2.1.2 GH159時效前后冷拔棒材橫截面不同半徑處的硬度見表3-3。
3.2.2 GH159拉伸性能
3.2.2.1 GH159合金的典型室溫拉伸性能見表3-4。
表3-2[1] 表3-3[1]

θ/℃室溫200400550600
距表面的距離/mm0.21.12.02.74.05.0
HV冷拔狀態(tài)405370354342333HV48%冷拔496483475467457448
冷拔+時效狀態(tài)437409383368357冷拔+時效548----518

表3-4[2]

狀態(tài)σb/MPaσP0.2/MPaδ5/%φ/%
固溶8504006069
冷拔158514151246
冷拔+時效18951825835

3.2.2.2 GH159合金在不同溫度下的拉伸性能見表3-5。
表3-5[1]

θ/℃25260370480595705815θ/℃25260370480595705815
σb/MPa191717241641158615651407896δ5/%988981534
σP0.2/MPa188216551551150314821282690φ/%35312722204665

3.2.2.3 GH159不同溫度的缺口拉伸性能見表3-6。

表3-6[1]

θ/℃25260370480595650705
Kt6.16.06.16.15.86.15.8
σbH/MPa2572237222552186210319931958
σbH/σb1.321.401.381.371.371.311.38

3.3 GH159持久和蠕變性能
3.3.1 GH159高溫持久性能見表3-7。
表3-7[1,2]

項目光滑持久光滑-缺口聯(lián)合持久①



θ/℃650650675


σ/MPa69086210349651034862
t/h815.023.98.3156.439.252.4
δ5/%--22.518.416.227.5
φ/%--27.926.945.848.6

①缺口試樣Kt=3.8。

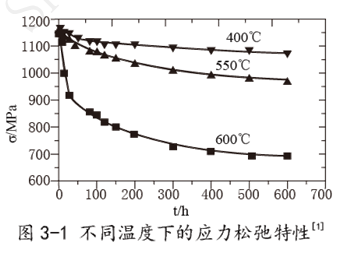

3.3.2 GH159高溫松弛性能 應(yīng)力松弛性能見圖3-1。
3.4 GH159疲勞性能
3.4.1 GH159高周疲勞棒材于48%冷拔+時效狀態(tài)的拉-拉疲勞性能見表3-8。
表3-8[1]

θ/℃σmax/MPaN/周
室溫931
833
4.5×105
3.22×106
400784
774
736
716
9.6×106
>1.0×107
>6.08×105
>1.0×107
550736>1.007×107

注:應(yīng)力比R=0.1,頻率f=85Hz。
3.5 GH159彈性性能
3.5.1 GH159彈性模量見表3-9。

表3-9[1,2]

θ/℃室溫100200300400500600
ED/GPa固溶222209.5203.6195.9188.0182.4177.2
冷拔+時效243230.3223.4217.7210.1204.0192.7

3.5.2 GH159切變模量 見表3-10。
表3-10[1]

θ/℃室溫100200300400500600
G/GPa固溶81.378.976.573.871.268.866.0
冷拔+時效89.887.985.582.179.277.174.0

3.5.3 GH159泊松比 見表3-11。
表3-11[1]

θ/℃室溫100200300400500600
μ固溶0.320.330.330.330.320.320.34
冷拔+時效0.320.310.310.330.330.320.30

四、GH159組織結(jié)構(gòu)
4.1 GH159相變溫度γ+ε兩相區(qū)溫度范圍為540~700℃,540℃以下的γ相為亞穩(wěn)態(tài)。
4.2 GH159時間-溫度-組織轉(zhuǎn)變曲線

4.3 GH159合金組織結(jié)構(gòu)合金在上臨界溫度(約700℃)以上為穩(wěn)定的面心立方γ相,在下臨界溫度以下(約540℃)為穩(wěn)定的密排六方ε相;兩溫度之間為γ+ε的兩相區(qū)。當(dāng)合金從上臨界溫度冷卻到室溫時可保持亞穩(wěn)定態(tài)的γ相。當(dāng)在室溫下進行冷變形時可誘發(fā)γ相到ε相的馬氏體型轉(zhuǎn)變。因此,合金經(jīng)固溶處理后全部為亞穩(wěn)定的γ相,在冷變形過程中部分γ相發(fā)生馬氏體相變轉(zhuǎn)變?yōu)榉€(wěn)定的ε相。所生成的ε相為薄片狀,在面心立方的γ相晶粒內(nèi)呈交叉網(wǎng)狀分布。在隨后的時效過程中又在亞穩(wěn)定的γ相中析出Ni3X相[4~7]。
五、GH159工藝性能與要求
5.1 GH159成形性能
5.1.1 GH159合金鋼錠首先在1125~1180℃保溫18~36h進行均勻化處理以減小組織偏析和脆性σ相形成。合金鍛造開坯裝爐溫度不高于600℃,加熱溫度為1120℃±10℃,時間不小于4h。開鍛溫度不低于1050℃,終鍛溫度不低于950℃.合金熱軋開坯裝爐溫度不高于700℃,加熱溫度為1130℃±10℃,保溫30~60min。道次最大變形量不能超過20%。終軋溫度不低于950℃。熱軋后合金在1050~1070℃退火1h以得到均勻晶粒,便于后續(xù)冷變形加工。
5.1.2 GH159軋制棒材經(jīng)固溶處理后,經(jīng)堿、酸洗去氧化皮,再經(jīng)表面涂層處理后,進行冷拔變形。冷拔變形量為48%±1%。
5.2 GH159焊接性能 焊接性能同18-8型不銹鋼,可用氬弧焊工藝[2]。
焊接速度 0.14m/min
電流 100~160A
電壓10V
GH159焊絲進給 0.36~0.56m/min
氬氣流量 5~7L/min
5.3 GH159零件熱處理工藝 螺栓的熱處理工藝為650~675℃,4h時效處理,空冷。
5.4 GH159表面處理工藝合金經(jīng)局部感應(yīng)加熱熱鐓成螺帽后,表面再經(jīng)冷搓絲加工螺紋。
5.5 GH159切削加工與磨削性能 合金的機加工性能類似于GH738鎳-鈷-鉻合金??稍诶浼庸娀蜁r效材料上進行機加工。冷拔態(tài)的GH159合金的機加工工藝參數(shù)見表5-1。
表5-1[1]

操作工具材料工具幾何形狀工具類型切削深度/mm走刀量切削速度/(mm/min)磨削厚度/mm切削液
車削M24高速鋼縱向前角:0°
副偏角:15°
副后角:10°
后角:5°
旁諷緣角:15°
5"~8"方形刀具1.270.254
mm/轉(zhuǎn)
76200.508浮化油(1:20)
圓周銑和端銑M2高速鋼螺旋角:30°
RR:10°
后角:45°
外周余角:7°
直徑1"的四出屑槽端銑刀3.170.051mm/轉(zhuǎn)190500.127含硫礦物油
鉆孔T15高速鋼鉆頭角:118
螺旋角:29°
間隙:7°
直徑1/4"二槽鉆頭12.70.127mm/轉(zhuǎn)63500.305氯化物礦物油
鉸孔M2高速鋼直出屑槽
倒棱角:45°
后角:7°
六槽高速鋼鉸刀12.70.229mm/轉(zhuǎn)152400.1524氯化物礦物油
攻絲M1高速鋼2個出屑槽,螺絲尖75%螺紋5/16-24表面硬化絲錐12.7-1270-氯化物礦物油
上一條:沒有了!
下一條:MP35N
全國服務(wù)熱線15358618568
在線客服
一對一專業(yè)服務(wù)
极品人妻少妇一区二区三区| 色综合 图片区 小说区| 婷婷俺也去俺也去官网| 人妻精品久久无码专区精东影业| 久久久久久国产精品免费免费男同| 在线观看免费人成视频| 孕妇特级毛片ww无码内射| 久亚洲AV无码专区A片| 少妇高潮太爽了在线视频| 免费人成网站免费看视频| 中文字幕+乱码+中文字幕一区| 18禁老湿机体验区试看120秒| 精品国产粉嫩内射白浆内射双马尾| 国产亚洲欧美在线观看一区| 久久久久久AV无码免费网站| 97夜夜澡人人爽人人喊中国片| 国产欧美在线观看不卡| 麻豆国产精品VA在线观看不卡| 色欲国产麻豆一精品一AV一免费| 麻豆aⅴ精品无码一区二区| 在线精品亚洲一区二区| 亚洲乱亚洲乱妇无码麻豆| 亚洲免费在线观看| 亚洲VA久久久噜噜噜久久男同| 久久久久高潮综合影院| 国产精品无码久久综合网| 日韩免费无码一区二区三区| 日韩人妻OL丝袜AV一二区| 午夜男女无遮挡拍拍视频| 亚洲精品9999久久久久无码| 巨熟乳波霸若妻在线播放| 放荡的熟妇高清视频| 久久精品国产亚洲AV忘忧草18| 在线 | 18精品免费1区2| 欧美日韩精品视频一区在线观看| 成人片黄网站色大片免费观看| 精品无码国产一区二区三区51安| 极品人妻videosss人妻| 亚洲欧美成人中文日韩电影网站| 日本欧美一区二区三区在线播放| 婷婷色爱区综合五月激情|
